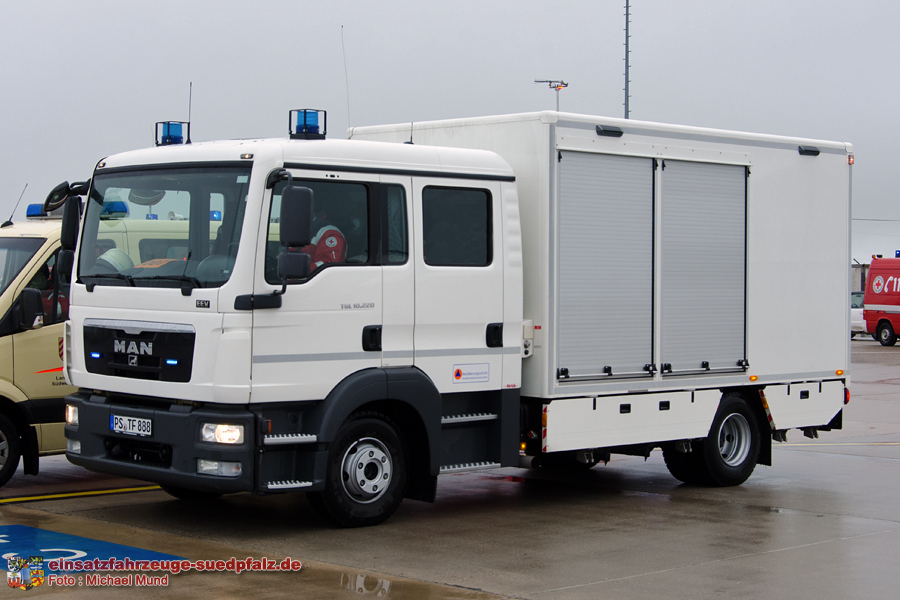

Kater Südwest 41/59-1
Wache: Deutsches Rotes Kreuz Dahner Felsenland
Kennzeichen: PS-TF 888
Fahrzeugtyp: Gerätewagen Sanitätsdienst
Besatzung: 1/6
Fahrgestell: MAN TGL 10.220
Aufbau: WAS
Baujahr: 2012
Indienststellung: 2012
Technische Daten:
Länge: 7.410 mm
Breite: 2.480 mm
Höhe: 3.200 mm
Leermasse: 6.700 kg
Zul. Gesamtgewicht: 10.000 kg
Leistung: 162 kW / 220 PS
Hubraum: 4.580 cm3

Sondersignalanlage:
  • 2 Hänsch Comet LED
  • Hella K-LED FO
  • Hänsch Sputnik nano
  • Hänsch Typ 520

Beschreibung:

Gerätewagen Sanitätsdienst des Deutschen Roten Kreuz, Ortsverein Dahner Felsenland.

Das Fahrzeug ist in die Sanitätsbereitschaft Wasgau und in die medizinische Task Force 40 (Rheinland-Pfalz Süd) eingebunden.

Das Bundesamt für Bevölkerungsschutz und Katastrophenhilfe (BBK) beschafft von 2012 bis 2014 zunächst 170 Fahrzeuge diesen Typs für den Einsatz in den Medizinischen Task Forces (MTF). Eine Option über 200 weitere Fahrzeuge ist bereits gegeben. Der Gerätewagen bildet den Nachfolger der ehemals beschafften Arzttruppkraftwagen (ATrKW, ATW). Im Vergleich zum alten Fahrzeugtyp können jedoch keine Patienten transportiert werden. Das neue Katastrophenhilfekonzept des Bundes sieht den Einsatz der Fahrzeuge im Behandlungsmodul der MTF vor. Hier bilden sieben Fahrzeuge diesen Typs eine Komponente.

Das Bundesamt für Bevölkerungsschutz und Katastrophenhilfe (BBK) beschafft von 2012 bis 2014 zunächst 170 Fahrzeuge diesen Typs für den Einsatz in den Medizinischen Task Forces (MTF). Eine Option über 220 weitere Fahrzeuge ist bereits gegeben. Der Gerätewagen bildet den Nachfolger der ehemals beschafften Arzttruppkraftwagen (ATrKW, ATW). Im Vergleich zum alten Fahrzeugtyp können jedoch keine Patienten transportiert werden. Das neue Katastrophenhilfekonzept des Bundes sieht den Einsatz der Fahrzeuge im Behandlungsmodul der MTF vor. Hier bilden sieben Fahrzeuge diesen Typs eine Komponente.

Die erste Generation des Gerätewagens Sanitätsdienst wurde auf einem MAN TGL 10.220 4x2 BB Fahrgestell mit serienmäßiger Doppellkabine aufgebaut. Die Mannschaftskabine verfügt über eine Standheizung des Typs Eberspächer D4S und bietet Sitzplätze für eine Staffel (1/5). Durch die Umstellung auf Euro 6 Motoren sind die letzten 116 Fahrzeuge dieser Generation 60 Millimeter kürzer und verfügen über eine um 100 Kilogramm reduzierte Nutzlast.
Der Kofferbau wurde von der Firma Wietmarscher Ambulanz-Sonderfahrzeuge (WAS) gefertigt und splittet sich in zwei Bereiche. Im vorderen Bereich befinden sich je Fahrzeugseite zwei Geräteräume mit medizinischer Ausstattung sowie technischen Kleinteilen. Der hintere Aufbaubereich wird über eine Ladebordwand des Modells MBB Palfinger 1000 AQ mit einer Traglast von 1.000 Kilogramm. In den seitlichen Bereichen sind zwei hohe Staufächer verbaut. Diese ermöglichen, dass der bodennahe Bereich mit Rollwägen beladen werden kann, die Zelten, Zeltheizung, Ersatzstromerzeuger sowie dem entsprechenden Zubehör bestückt sind.
Unter den seitlichen Geräteräumen wurden klappbare Trittstufen verbaut, die die Entnahme der Ausrüstung erleichtern. Der Geräteaum beinhaltet schwerpunktmäßig Material zur Wundversorgung, Diagnostik und Beatmung. Gegenüberliegend im Geräteraum 2 ist Hygienematerial zu finden.
Der Geräteraum 3 ist primär mit Beatmungs-, und Patiententransportausstattung bestückt. Hierzu gehören ebenfalls die Einsatzmittel zu einer achsengerechten Rettung eines Verletzten. Weiterhin ist hier das Kennzeichnungs- und Absicherungsinventar verlastet. Im Geräteraum 4 finden sich Notfallrucksäcke, Bänke, Tische sowie technische Ausstattung wie Beleuchtungssätze und Werkzeuge.

Funktechnisch wurden die Fahrzeuge mit 4m-Analogfunk, einem Digitalfunk MRT sowie einem analogen 2-Meter-Band Gerät bestückt. Die Fahrzeuge werden in weißer Grundfarbe ausgeliefert und sind lediglich mit dem Zeichen des BBK auf den hinteren Kabinentüren beklebt. Viele Fahrzeuge werden jedoch auf komunaler oder Länderebene im tagesleuchtfarbener Beklebung und/ oder einsatztaktischen und organisationseigenen Emblemen ausgestattet.

Laufbahn:
  •   2012 - 04/2017
  • Gerätewagen Sanitätsdienst beim Deutsches Rotes Kreuz Dahner Felsenland als Rotkreuz Südpfalz 3/15-3
  •   05/2017 - 11/2017
  • Gerätewagen Sanitätsdienst beim Deutsches Rotes Kreuz Dahner Felsenland als Kater Südwest 3/59-1
  •   seit 12/2017
  • Gerätewagen Sanitätsdienst beim Deutsches Rotes Kreuz Dahner Felsenland als Kater Südwest 41/59-1
    Ausstattung:

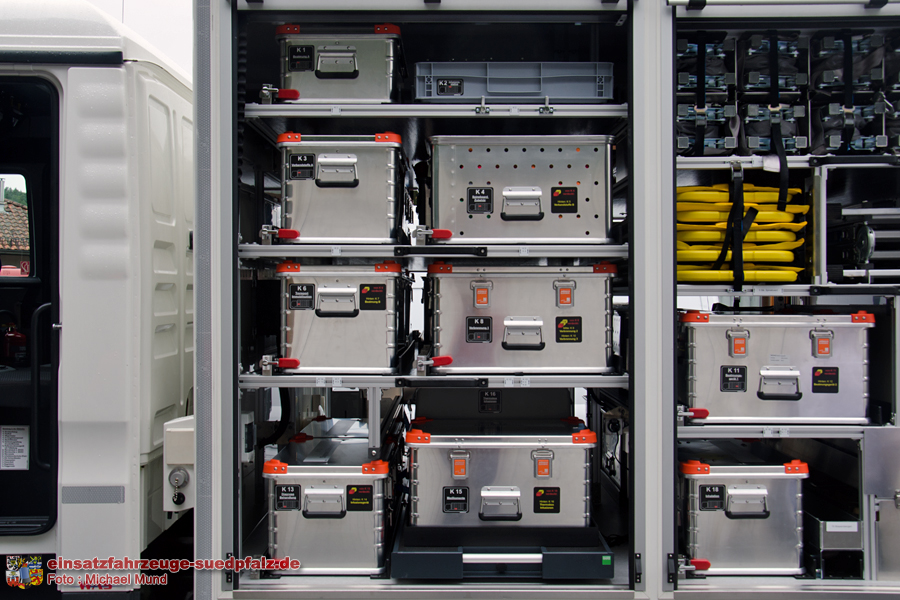

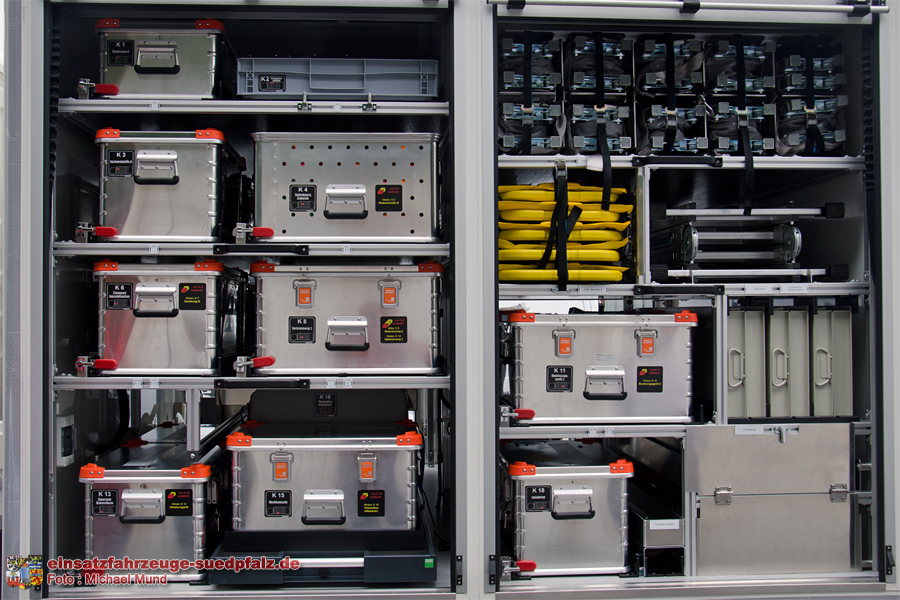

    Geräteraum 1:

    • Kiste  Diagnose und Behandlung
    • Kiste Infusionsgerät
    • Kiste  Medikamente
    • Kiste Thermobox
    • Kiste Transport und Behandlung
    • Kiste Beatmung 1
    • Kiste Beatmung 2
    • Kiste Verbrennung 1
    • Kiste Verbrennung 2
    • Kiste Verbrennung 3
    • Kiste Verbandstoffe 1
    • Kiste Verbandstoffe 2
    • Kiste  Spineboard Zubehör
    • Kiste Infusionsstative

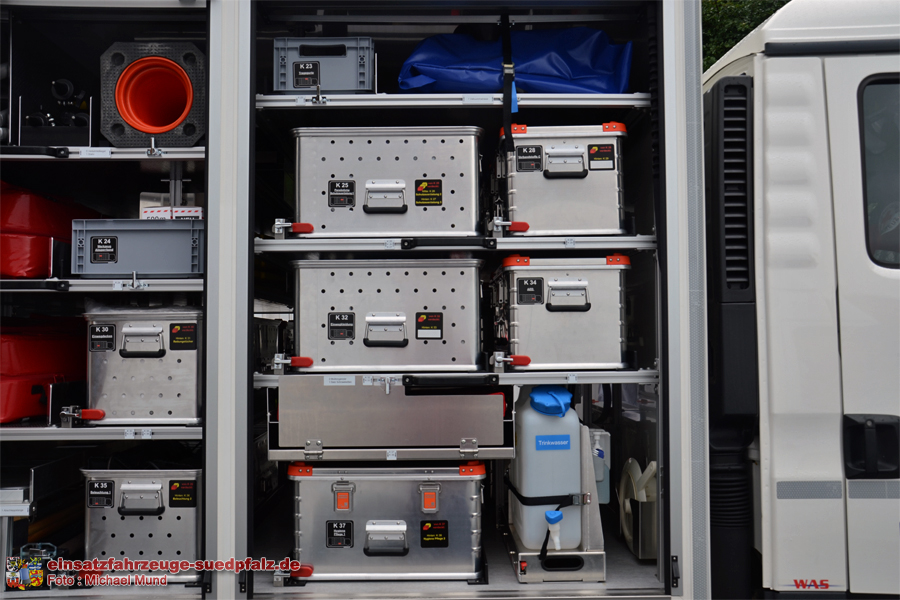

    Geräteraum 2:

    • Kiste Hygiene und Pflege 1
    • Kiste Hygiene und Pflege 2
    • Hygieneauszug mit Wasserkanister und abnehmbarer
    • Hygieneboard
    • Steckbecken
    • Kiste Einwegkleidung
    • Kiste AED
    • Kiste Persönliche Schutzkleidung 1
    • Kiste Persönliche Schutzkleidung 2
    • Kiste Persönliche Schutzkleidung 3
    • Kiste Verbandstoffe 3
    • Kiste Tragegurte
    •  Vakuummatratze mit Zubehör in Tasche

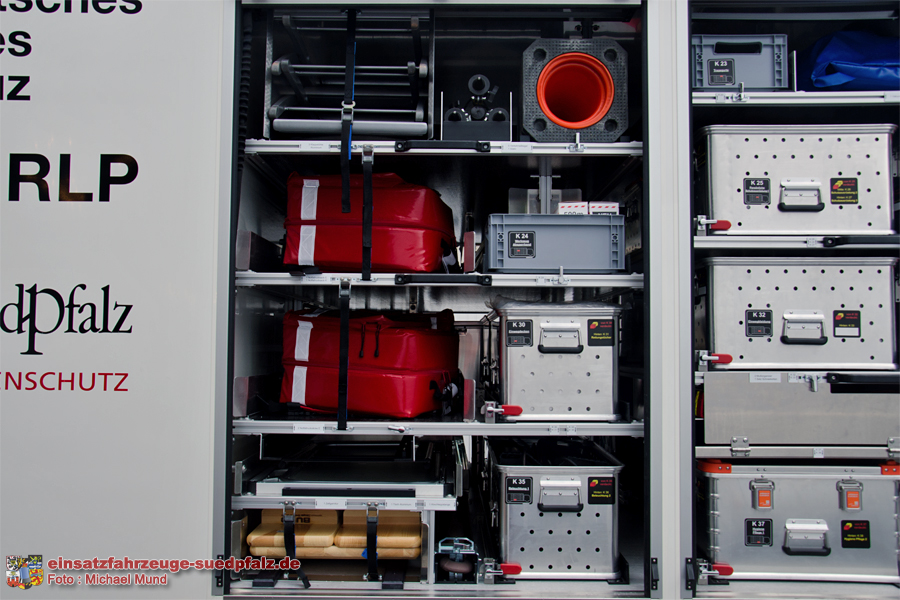

    Geräteraum 3:

    • Kiste Sauerstoffversorgung
    • Kiste Beatmungsgerät 1
    • Kiste Beatmungsgerät 2
    • 10 Absperrstangen
    • 5 Faltsignale mit Beschriftung
      • 2 Unfallhilfsstelle,
      • 2 Patientenablage
      • Sichtung
    • 3 Krankentragenlagerungsböcke
    • 5 Spineboard mit Kopfplatte
    • Vielzweckleiter
    • 10 Krankentragen

    Geräteraum 4:



    • Klapptisch 2200 x 500
    • 2 Klappbänke 2200 x 250
    • Aluminium Klapptisch
    • Abschleppstange
    • Kiste Beleuchtung 1
    • Kiste Beleuchtung 2
    • 3 Notfallrucksäcke Erwachsene
    • Notfallrucksack Kinder
    • Kiste Einwegdecken
    • Kiste Rettungstücher
    • Kiste Werkzeug und Absicherung
    • Werkzeugtasche
    • 2 Absperrbänder rot weiß 500m
    • 3 Aluminium Klappstühle
    • Stativ für Flutlichtstrahler
    • 5 Verkehrsleitkegel

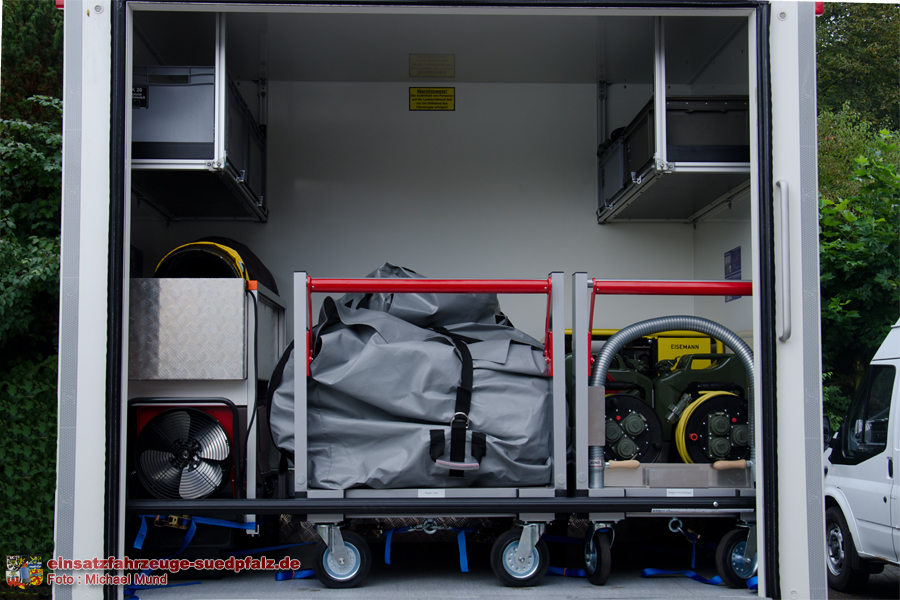

    Geräteraum Heck (GR):

    • Rollwagen Eletroversorgung
      • Stromerzeuger 5 kVA
      • Kraftstoffkanister
      • 20 Liter Dieselkraftstoff mit Ausgusstülle
      • Kraftstoffkanister 20 Liter Ottokraftstoff mit Ausgusstülle
      • Feuerlöscher, tragbar, PG 6H2
      • Leitungsroller 50m IP 68
    • Rollwagen Zelt:
      • Schnelleinsatzzelt 40 m² in Transporttasche
      • Bodenplane
      • 2 Balasttanks
    • Rollwagen mit
      • Zeltheizung
      • Vereilerschläuchen
      • Termostat
      • Schornstein
      • Kiste Zubehör Zeltheizung 1
      • Kiste Zubehör Zeltheizung 2
      • Kiste Zeltzubehör
      • Reparaturset Zelt
      • Erdnägel
      • Füllarmatur für Druckluftflaschen
      • Kiste Zeltgebläse

    Mannschaftskabine:

    • 2 Warnwesten
    • 4m-Funkgerät
    • Digitalfunkgerät
    • 3 2m-Handfunkgerät
    • Megaphon
    • 3 Handlampen
    • Gurtmesser
    • Satz bordwerkzeug
    • Unterlegkeil
    • Netzanschlussleitung, 230 V
    • Flaggensatz
    • KFZ-Verbandtasche
    • Klappspaten
    • Klauenbeil
    • Nageleisen
    • Reifenfüllschlauch mit Manometer
    • Radmutternschlüssel
    • Starthilfekabel
    • Schutzhandschuhe
    • Verbindungsleitung Druckluftbremse
    • Wagenheber
    • 2 Warndreiecke
    • 2 Warnleuchten
    • 2 Feuerlöscher PG 6 H
